近日，由廣州建筑集團下屬產研院設計院負責鋼結構設計，產研院下屬企業廣建科工承擔鋼結構深化設計、制造和安裝的美國舊金山室外景觀鋼結構旋轉樓梯項目圓滿完工剪彩，投入使用。這是產研院首個海外項目，進一步展現了廣州建筑集團在鋼結構工程領域的綜合實力，同時也為進一步拓展境外市場奠定堅實基礎。

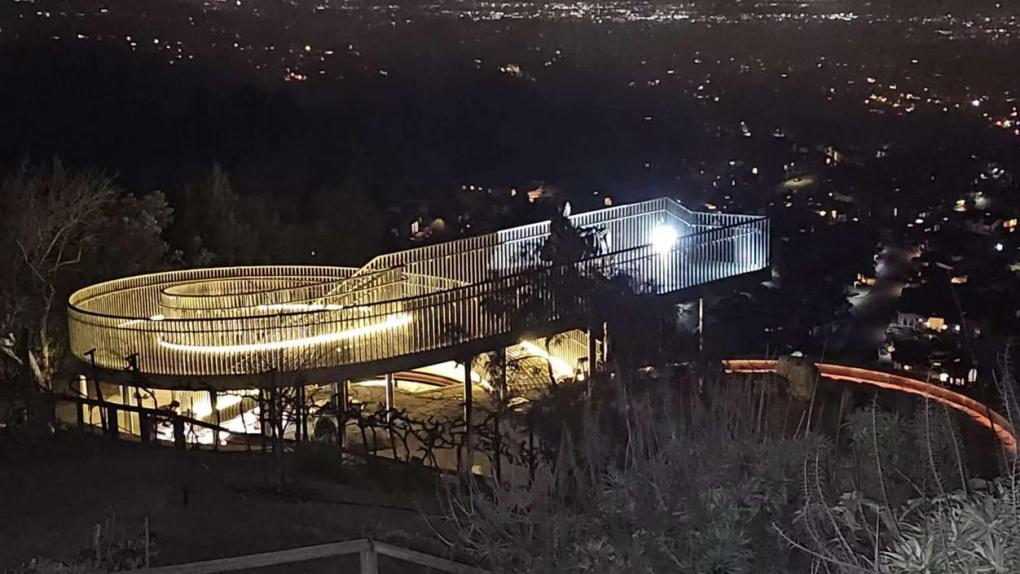

▲項目實景圖
該項目坐位于美國舊金山一私人莊園，樓梯整體為螺旋上升結構，樓梯梁為箱型雙曲螺旋曲線構件，采用預制鋼管柱作為點支撐構件，搭配激光雕刻鏤空花紋鋼板材質的踏步面板，呈現出圓心螺旋放射狀的通透視覺效果。
旋轉樓梯鋼構件在廣建科工鋼結構生產基地完成，經模塊化分段后裝箱，通過海運發往美國安裝。針對現場受限問題和業主的特定要求，項目團隊靈活應對，嚴格按照標準進行施工，最終實現項目圓滿竣工。

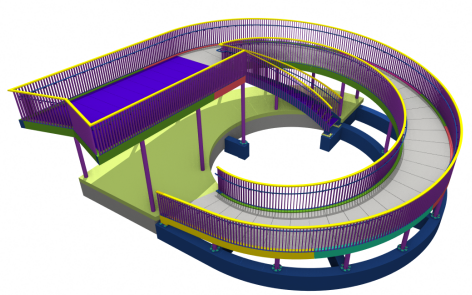

▲深化軟件精確放樣三維模型
項目整合了鋼結構智能化制造裝備、信息化技術、加工工藝等方面對制作工藝技術進行實踐創新，確定了雙曲螺旋曲線構件從深化設計、折彎加工到旋轉樓梯整體預拼裝、模塊化分段安裝等一整套方法，攻克了雙曲螺旋曲線構件卷圓變形和制造螺距控制、定位安裝偏差控制、現場火校修正等難題，實現了鋼結構旋轉樓梯制作工藝及精度控制的關鍵技術突破，保證了旋轉樓梯整體的生產質量、安裝精度和美觀效果。

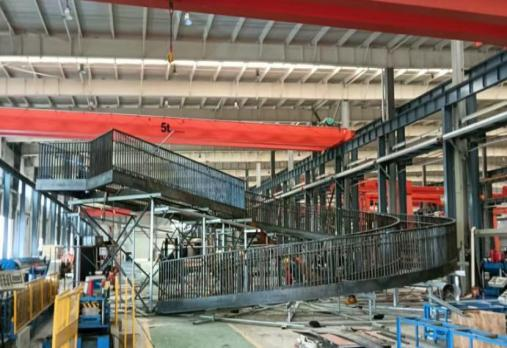

▲工廠預拼裝

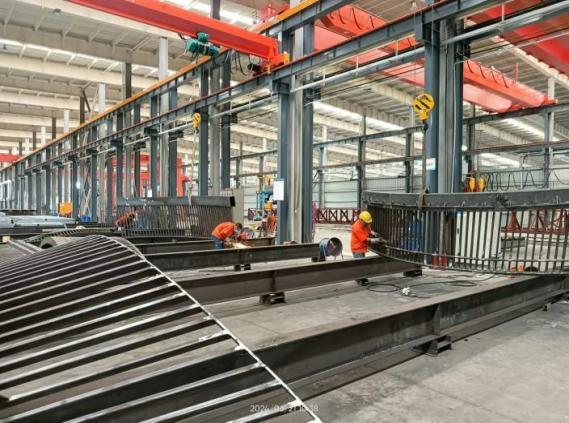

▲模塊化分段

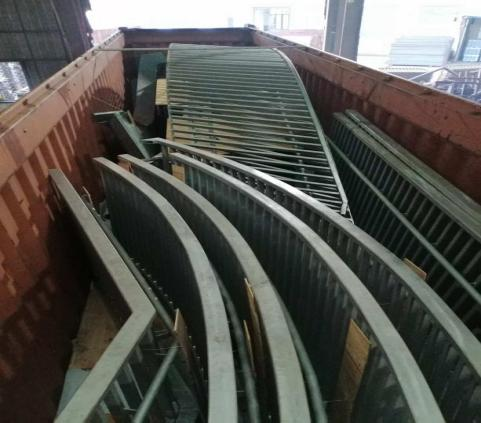

▲海運集裝箱裝箱
面對國外人工成本高，配套設施缺乏及安裝不便等問題，項目團隊在工廠車間以1:1比例進行整體預拼裝，消除了潛在隱蔽的安裝問題，確保現場順利對接。整體預拼裝完成后，根據海運集裝箱尺寸將樓梯進行模塊化分段。坡道箱梁連同欄桿分成5個模塊，坡道橫梁、鋼柱單根分拆，踏板單塊分拆，旋轉步梯整體作為1個模塊，并對模塊分段及分拆的構件編碼，現場只需像搭積木一樣安裝即可。

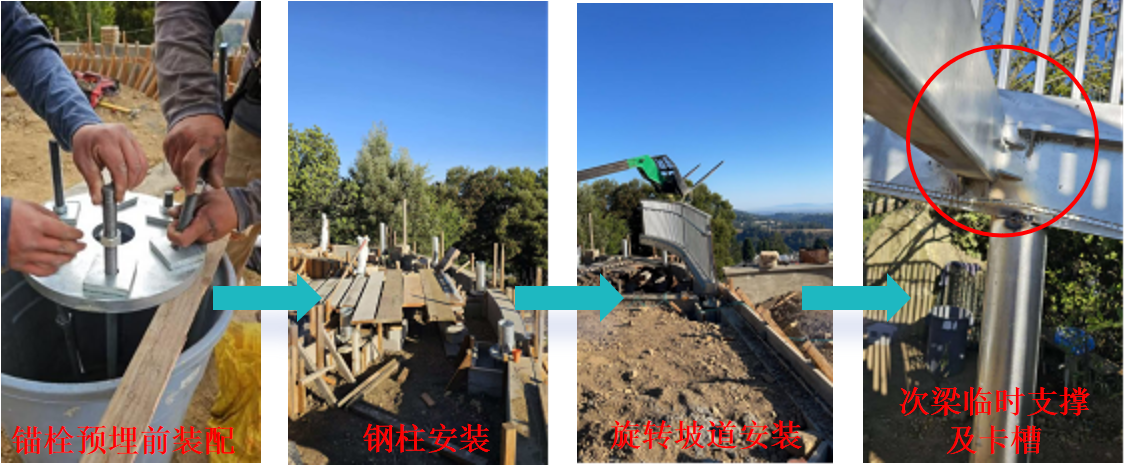

▲搭積木式模塊化安裝，快速建造，攻克海外運輸安裝難關
美國舊金山室外景觀鋼結構旋轉樓梯項目的圓滿竣工，為廣州建筑集團在國際化戰略布局中再邁出了堅實一步。廣州建筑集團將全力投入技術創新與服務升級，在全球范圍內打造更多優質建筑精品，擦亮廣州建筑集團“世界五百強” 的品牌形象。
